SKAARHOJ Tally Light System
SKAARHOJ
Die dänische Firma SKAARHOJ gibt es bereits seit 15 Jahren. Sie stellt spezielle Steuerungslösungen für den Broadcast-Markt her, mit denen Sie mehrere Geräte, selbst von unterschiedlichen Herstellern, steuern können. Diese universellen Broadcast Controller sind zudem erweiterbar.
Tally Box System
Das SKAARHOJ Tally System ist eine praktische Ergänzung für Ihre Live-Videoproduktion. Die Kontrollleuchte verfügt über zwei LEDs – eine zeigt zum Kameramann und die große zeigt zum Moderator. Die Kameramann-LED zeigt sowohl Programm als auch Vorschau an, während die Moderator-LED nur für das Programm bestimmt ist. Mit den beiden Schaltern der Tally-Leuchte kann der Kameramann die Haupt-LED ein- und ausschalten und die Kameramann-LED dimmen. Das Tally-Box-System kann bis zu 8 Tally-Leuchten steuern, die entweder direkt über die Box oder über eine Daisy-Chain-Verbindung von Tally-Leuchte zu Tally-Leuchte angeschlossen werden.
Mit dem Tally Box-System erhalten Sie die volle Kontrolle über Ihre Live-Videoproduktion. Es ist ein kleines und einfaches, aber sehr leistungsfähiges Werkzeug zur Optimierung des Produktionsflusses. Ideal für Consumer- und Prosumer-Kameras ohne integrierte Tally-Lösung.
Eigenschaften
Programm + Vorschau Tally
Sternverbindung
Daisy-Chain-Verbindung
Getestet mit 200m Kabel
Ein-/Ausschalter für Haupt-LED (rot)
Gedimmter Ein-/Ausschalter für Operator-LED (rot + grün)
Ethernet mit PoE (IEEE802.3af)
UniSketch OS
Tally Box Gehäusegröße: 16,7 x 8 x 2,9 cm, Gewicht: 350g
Tally Light Gehäusegröße: 5,5 x 4,4 x 2,6 cm, Gewicht: 60g
Tally Lights

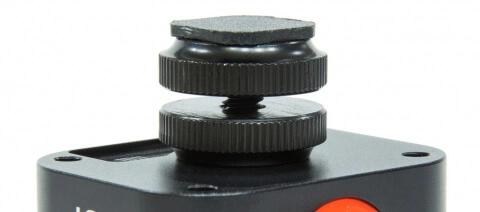

Blitzschuhadapter
Stabiler und robuster montierbarer Blitzschuhadapter aus Metall mit Sicherungsscheibe.

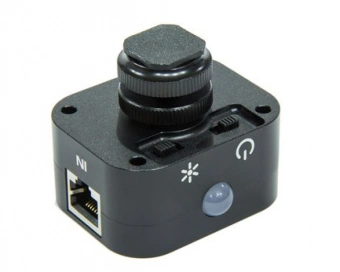

Integrierte Schalter
Am Tally-Licht befinden sich zwei Schalter:
Schalter 1: Haupt-LED ein/aus (rot)
Schalter 2: Gedimmte Kameramann-LED ein/aus (rot + grün)

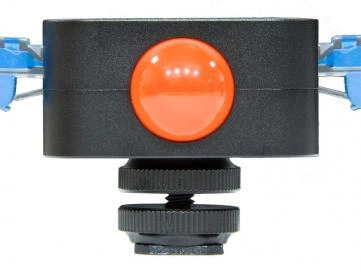

Haupt-LED
Die Haupt-LED (rot) bietet ein großes, klares und helles Licht, das für den Moderator leicht sichtbar ist, damit er erkennt, welche Kamera gerade läuft. Die LED kann mit einem Schalter am Tally-Licht ein- und ausgeschaltet werden.

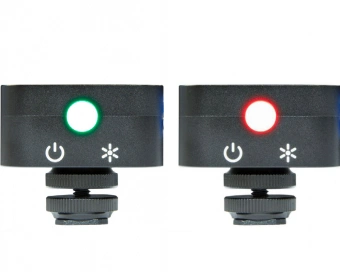

Kameramann-LED
Die Kameramann-LED leuchtet im Programm rot und in der Vorschau grün. Mit dem Schalter des Tally-Lichts kann die Kameramann-LED gedimmt werden, um bei sehr schlechten Lichtverhältnissen das Blenden des Kameramanns zu vermeiden.
Konfiguration der Tally Box
Die SKAARHOJ Tally Box unterstützt insgesamt 8 Tally-Lichter und bietet Programm + Preview Tally. Die Box wird mit Ihrem Netzwerk verbunden und die Lichter mit den 8 Ausgängen. Sie können sie entweder einzeln oder in einer Daisy-Chain-Konfiguration von maximal 3 Leuchten hintereinander anschließen.
Die Reihenfolge der Verkettung hängt davon ab, welche Ausgabe Sie wählen (auf der Box angegebene Zahlen). In der Standardversandkonfiguration ist die Zuordnung wie folgt:
Ausgang 1 = Tally ID 1
Ausgang 2 = Tally ID 2
Ausgang 3 = Tally ID 3
usw.
Es ist möglich, einzelne Leuchten und eine Reihenschaltung gleichzeitig anzuschließen, z.B. Ausgang 1 = Tally 1, Ausgang 2 = Tally 2 und Ausgang 3 = Tally 3 + 4 in Daisy-Chain (da es sich um Ausgang 3-4-1 handelt).
Wenn Sie möchten, können Sie die Zuordnungen der Output/Tally IDs ändern, z.B.:
Ausgang 1 = Tally 5
Ausgang 2 = Tally 6
Ausgang 3 = Tally 7
Ausgang 4 = Tally 8
In einer Daisy-Chain-Konfiguration würde dies zur Folge haben:
Ausgang 1-2-3 = Tally 5-6-7
Ausgang 2-3-4 = Tally 6-7-8
Ausgang 3-4-1 = Tally 7-8-5
usw.
Kompatibilität
Tally für Blackmagic Design ATEM Production Switcher
Das SKAARHOJ Tally Box System ist mit allen ATEM-Switchern kompatibel. Das "GPI und Tally Interface" von Blackmagic ist nicht erforderlich – das System stellt über das Netzwerk eine Verbindung zum ATEM Switcher her.
Tally für vMix
Das System ist über SKAARHOJs vMix Bridge-Software auch mit vMix kompatibel. Es stellt über das Netzwerk eine Verbindung zu vMix her.
Tally für TriCaster Mini
Verwenden Sie das Tally-System für Ihren TriCaster Mini. Es stellt über das Netzwerk eine Verbindung zum TriCaster her.
Tally vom ETH-GPI Link
Der ETH-GPI Link kann GPI-Signale empfangen und über Ethernet an die Tally Box senden, die sie an die Leuchten weiterleitet.
Lieferumfang
Tally Box System
12V Netzteil
USB Programmierkabel
Netzwerkkabel
UniSketch OS
Anleitung und Software
