ScienceImage NDI HD mini Converter

Der ScienceImage NDI HD mini ist ein bidirektionaler NDI Konverter mit HDMI (4K30p) und SDI (1080p60). Er unterstützt Logo-Overlay, Tally und PTZ-Steuerung.

449,00 € 534.3100000000001 EUR 589,00 €

589,00 €

(534,31 € inkl.MwSt.)


  • Hersteller

Diese Kombination existiert nicht.

In den Warenkorb

Hersteller: ScienceImage
ScienceImage

ScienceImage Technology begann in 2018 mit der Entwicklung von NDI-basierten Produkten. Im September 2019 zeigten sie den ersten FULL NDI-basierten Encoder / Decoder und im Juni 2020 einen NDI 4K Encoder / Decoder basierend auf 12G-SDI / HDMI2.0. Die Geräte sind hochwertig mit einem großen Funktionsumfang.


EAN/GTIN :
6974658120011
Herstellerartikelnummer :
NDI HD mini
Teilen:

Beim NDI HD mini handelt es sich um einen bidirektionalen Full-NDI-Konverter - er kann entweder als Encoder oder Decoder eingesetzt werden. An Ein- und Ausgängen bietet er sowohl 3G-SDI als auch HDMI. Via HDMI encodiert er bis zu 4Kp30 und via SDI bis zu 1080p60.

Alles auf einen Blick

Aktuelle Parameter wie Modus, Ein- bzw. Ausgangsformat, IP-Adresse etc. werden praktischerweise direkt auf einem OLED-Display am Gerät angezeigt.

Die Tally-Leuchten fallen dank ihrer optimalen Größe und Sichtbarkeit auf drei Seiten sofort ins Auge und fungieren so als Vorab-Kontrolle und für Regieanweisungen.



Flexibler Einsatz

Beim NDI HD mini handelt es sich um einen bidirektionalen Full-NDI-Konverter - er kann entweder als Encoder oder Decoder eingesetzt werden.

An Ein- und Ausgängen bietet er sowohl 3G-SDI als auch HDMI. Via HDMI encodiert er bis zu 4kp30 und via SDI bis zu 1080p60.

Kleine Box - große Leistung

Der NDI HD mini bietet 4K-NDI-Codierung und -Decodierung, Frequenzumwandlung und -konvertierung sowie optische Endvorrichtung in einer exquisiten kleinen Box.

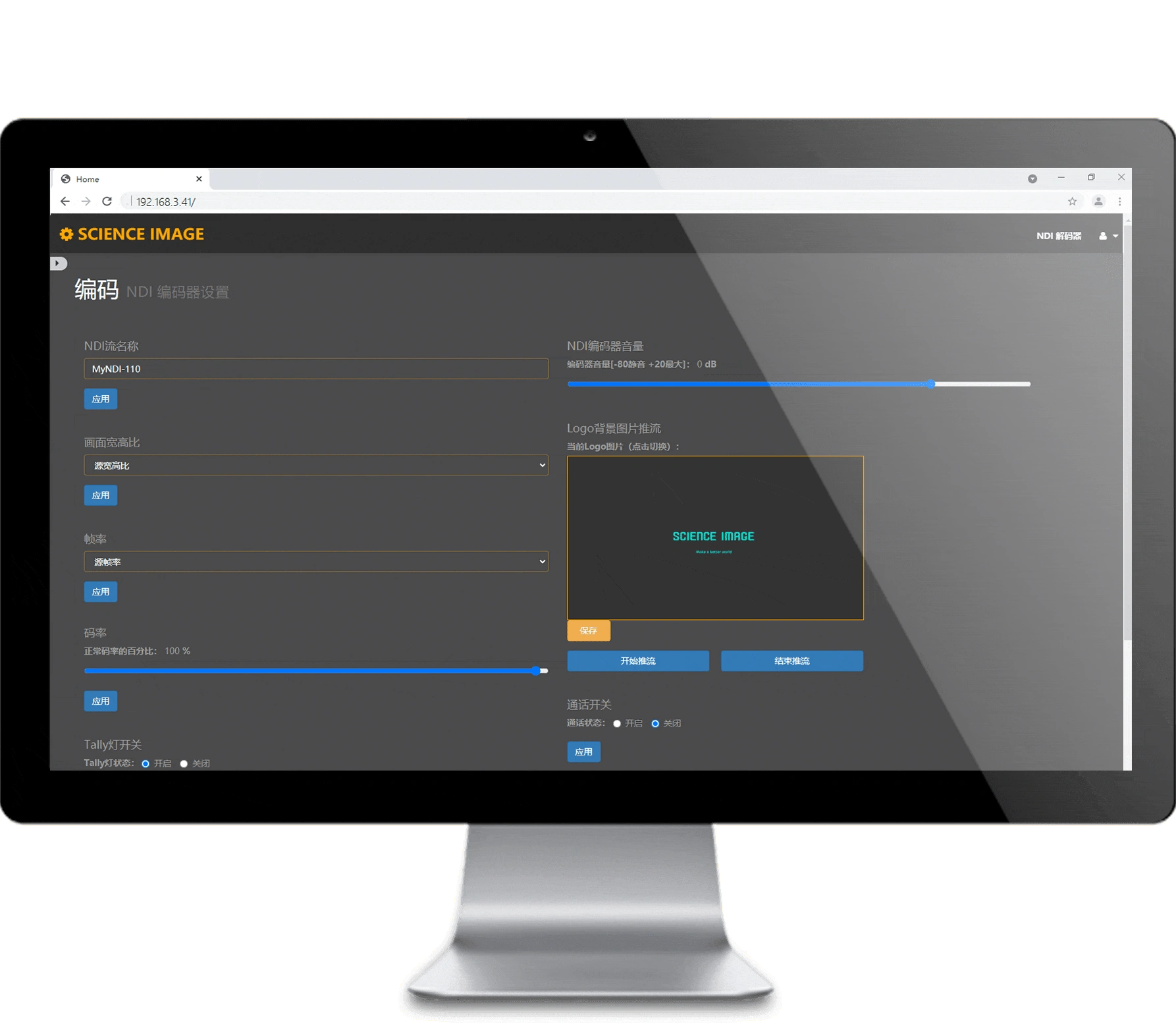

Sie können den Arbeitsstatus, das Netzwerk, die Audio- und Videoeinstellungen der Box jederzeit über die Web-UI überwachen. Auch lassen sich die Parameter und Einstellungen jederzeit ändern.

Als weitere Besonderheit lassen sich im übersichtlichen Web-UI auch Overlays dem NDI-Stream hinzufügen.

Kodierungs- und Dekodierungseinstellungen

Sie können die folgenden Einstellungen jederzeit ändern:

  • Streamname im Netzwerk

  • NDI-Bild, Bitrate, Bandbreite

  • Lautstärke des NDI-Ausgangs

  • Tally-Licht an und aus, Intercom an und aus

  • Auswahl der Priorität der SDI/HDMI-Eingangsquelle

  • Ob externes Audio eingebettet und mit NDI-Audio gemischt wird

  • Einstellung der Lautstärke der NDI-Codierung

  • Auswahl der Dekodierquelle, Einstellung der Lautstärke

  • Externes Audio entstören, Audio abhören

Systemsteuerung

Serielle Steuerung von PTZ-Kameras ist mit einem separat zu erwerbenden USB-auf-RS232/RS422/485-Adapter ebenfalls möglich.

Die PTZ-Kamera kann direkt über das Web-UI gesteuert werden.

NDI 5

Der NDI HD Mini bietet eine volle Unterstützung und Anwendung der NDI 5-Funktionen und -werkzeuge, es ist eine volle Nutzung der Remote-Vorteile möglich.

Keine Begrenzung durch die Region und die Netzwerkbandbreite, es ist jederzeit und überall möglich das gewünschte Studio aufzubauen.

Kompatibilität und Stabilität

Kompatibel mit SMPTE-Standard-Videoquellenformat und Videoquelle und -format verschiedener Geräte von den meisten Herstellern auf der ganzen Welt, verschiedenen Softwareplattformen und Browsern und anderen peripheren Anwendungsumgebungen. Der NDI HD mini steht für echtes Plug and Play.

Alle Komponenten des Geräts entsprechen dem Industriestandard und können stabil für eine lange Zeit arbeiten.
Die Box ist aus robustem Aluminium gefertigt, ein Schraubgewinde für die Blitzschuhaufnahme ist vorhanden.

Vielfältige Anwendungsbereiche

NDI kann die Flexibilität und den Komfort von IP im Studio, bei Konferenzen, Telekonferenzen, Gottesdiensten, Bühnen-Events, in der Aus- und Weiterbildung, beim Live-Streaming und im Unterricht sowie in Großbild-Kommandozentralen nutzen.

Dadurch verkürzt sich die Systemeinrichtungszeit, Hardwarekosten werden reduziert, Vereinfachung der Systemarchitektur, Multi-User-Netzwerkbetrieb und Vor-Ort-Anruf und -Produktion.



Strom + Anschlüsse

Auch was die Stromversorgung angeht, ist das Gerät flexibel: Wahlweise kann USB, PoE oder das beiliegende Netzteil verwendet werden. Außerdem gibt es noch Anschlüsse für analoges Audio-In und ein Headset - für die Nutzung der herstellereigenen Interkom-Lösung.

Technische Spezifikationen
Video-Eingang
  • 3G-SDI In 1

  • HDMI In 1

Video-Ausgang
  • 3G-SDI Out 1

  • HDMI Out 1

SDI-Videoformat

525i59.94 NTSC, 625i50 PAL, 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60

HDMI-Videoformat

525i29.97 NTSC, 625i25 PAL, 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080i50, 1080i59.94, 1080i60, 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30

SDI-Spezifikationen

SMPTE 259M, SMPTE 292M, SMPET 274, SMPTE 296M, SMPTE 424M, ITU-R BT.656 und ITU-R BT.601.

SDI-Video-Datenrate

Die SDI-Videoschnittstelle kann zwischen Standard Definition, High Definition A und B 3G-SDI umgeschaltet werden.

  • SDI-Farbgenauigkeit 4: 4: 4

  • SDI-Audioabtastung Die TV-Standardabtastrate beträgt 48kHz, 24bit.

  • SDI-Farbraum YUV und RGB.

  • SDI Auto Switch Automatische Erkennung von SD, HD und 3G-SDI

  • HDMI-Farbgenauigkeit 4: 4: 4

  • HDMI-Farbraum YUV


Display
  • 1,3-Zoll-OLED-Bildschirm

  • 1 x 1,3-Zoll-OLED-Bildschirm, Echtzeitanzeige des NDI-Box-Codier-/Decodierstatus, des Eingangs-/Ausgangsformats und der IP-Adresse sowie anderer Informationen, übersichtlich auf einen Blick, einfach zu bedienen

Großformatiger Tally-Lichtleiterblock

Großer, halbtransparenter, matter TALLY-Lichtleiterblock, der zwei durch NDI übertragene TALLY-Zustände in Echtzeit anzeigen kann: Grün/Vorschau, Rot/Programm

Full NDI-Encoding

Unterstützt alle Formate von HD bis HDMI 4K30 und 1.5G/3G-SDI von NDI 5.0 und darunter. Full NDI-Encoding wird bis zu 3840x2160p30 unterstützt.

Full NDI-Decoding

Unterstützt alle Formate von HD Full NDI Decodierung von NDI 5.0 und darunter, bis zu 1080p60.

Gegensprechfunktion

Bietet einen 3,5-mm-Mikrofonkanal und ermöglicht die Verwendung der ScienceImage Laudo-Verwaltungssoftware zur Durchführung einer Gegensprechanlage innerhalb des NDI-Netzwerks.

Web UI-Verwaltungsfunktion

Der Benutzer kann die IP-Adresse des Geräts direkt auf dem OLED-Bildschirm der Box ablesen, um so per Browser einfach auf die Box zugreifen zu können. So wird eine leistungsstarke, praktische und benutzerfreundliche Web-UI-Verwaltungsschnittstelle geboten.

Bildseitenverhältnis

Bietet Original-Seitenverhältnis, 4:3, 16:9, 16:10, quadratisch und andere Optionen.

Framerate

Ermöglicht die Original-Bildrate, 1/2 Quell-Bildrate, 1/3 Quell-Bildrate, 1/4 Quell-Bildrate und andere Optionen an, um die Bandbreite zu reduzieren und CPU/GPU-Ressourcen zu schonen.

Netzwerk-Einstellungen

Cross-Over-Netzwerkeinstellungen, Multicast-Unicast-Auswahl, Benutzer können den NDI-Netzwerkübertragungsmodus entsprechend den verschiedenen Netzwerkumgebungen und Anwendungen wählen, TCP (Multi-Connection), TCP (Uni-Connection), UDP (Multicast), UDP (Unicast) ) Umschalten zwischen vier Übertragungsmodi.

NDI-Bandbreite

Bietet eine Anpassung von 30 % bis 100 % auf der Grundlage der Quellbandbreite. Der Benutzer kann die Bandbreite jedes NDI-Encoders je nach den Bandbreitenressourcen des Netzwerks und der Anzahl der Kanäle frei einstellen. FULL NDI kann eine Mindestbandbreite von 50M und eine Höchstbandbreite von 150M erreichen.

Einstellung der Kodierungslautstärke

Passen Sie die Ausgangslautstärke der NDI-Kodierung in Echtzeit an.

Einstellung der Dekodierlautstärke

Einstellen der Ausgangslautstärke der NDI-Dekodierung in Echtzeit.

Tally-Schalter

Der Benutzer kann wählen, ob er die Tally-Leuchte ausschalten oder einschalten möchte.

Externes Audio-Embedding und SDI/HDMI-De-Embedding

Bietet einen analogen 3,5-mm-R/L-Audiokanal zum Einbetten externer Audiosignale in NDI während der Kodierung.

Kamera-PTZ-Steuerung

Verfügt über einen USB-A-Anschluss und verwendet die PTZ-Funktion auf der Grundlage der NDI-Übertragung zur Steuerung von PTZ-Kameras anderer Hersteller. Unterstützte Protokolle: VISCA, Visca UDP, Visca UDP2, RS-232, PELCO-P und PELCO-D

Bildkodierung für NDI

Mit der Bild- und LOGO-Up-Streaming-Funktion können Kunden jederzeit Bilder, Logos und andere Materialien für das Up-Streaming im NDI-Modus beliebig festlegen.

Firmware-Upgrade und Schutz

Verwenden Sie die Web-UI-Upgrade-Funktion, um den Firmware-Schutz zu erhöhen, der mit oberen und unteren Versionen kompatibel sein kann. Wenn die Firmware nicht korrekt ist, weigert sich das System zu aktualisieren, das Risiko eines Upgrade-Fehlers ist beseitigt.


Steuerung

Sie können die Box durch eine extrem einfache und freundliche Bedienoberfläche auf zwei Arten steuern:

  1. Verwenden Sie die Web-UI, um die NDI-Box auf Ihrem PC oder Handy zu steuern.

  2. Verwenden Sie die Laudo-Software, um alle NDI-Boxen auf Ihrem PC zu steuern, es ist so einfach und leistungsstark

Netzwerk und Anforderungen

Gigabit-Ethernet-Switch und Gigabit-Ethernet-Karte.

Software, Betriebssystem, Unterstützungsplattform
  • Eingebautes Linux, Anwendungssteuerungssoftware ScienceImage Laudo.

  • Unterstützt die Betriebssysteme Windows 8.1 und 10, Mac 10.14 Mojave, Mac 10.15 Catalina oder höher.

  • Unterstützung von IE/Edge/Firefox/Chrome/Safari/Opera und anderen Browsern.


Allgemeines
Größe, Gewicht, Material
  • 125mm x 95mm x 22mm

  • 270g

  • Luftfahrt-Aluminium

Stromversorgung
  • Drei Stromversorgungsmodi: 5-18V DC Stromeingang, USB-Stromversorgung und PoE.

  • Leistungsaufnahme: 10W

Umweltanforderungen
  • Betriebstemperatur: 5°C bis 40°C

  • Lagertemperatur: -20° bis 60° C (-4° bis 140° F)

  • Relative Luftfeuchtigkeit: 0% bis 90% nicht kondensierend

Lieferumfang
  • NDI HD mini

  • Schnellstart-Handbuch

  • 12V-Universalnetzteil (mit vier Sätzen internationaler Konvertierungsstecker)
