SKAARHOJ SDI-GPI Link
SKAARHOJ
Die dänische Firma SKAARHOJ gibt es bereits seit 15 Jahren. Sie stellt spezielle Steuerungslösungen für den Broadcast-Markt her, mit denen Sie mehrere Geräte, selbst von unterschiedlichen Herstellern, steuern können. Diese universellen Broadcast Controller sind zudem erweiterbar.
Barcode :
Interne Referenz :
Link IO
Bei der Link IO-Serie handelt es sich um Boxen, die normalerweise eine I/O- oder Konvertierungsaufgabe ausführen. Mit ihnen können Sie Signale über Ethernet, WiFi, SDI- und binäre I/O-Kabel hin und her senden.
SDI-GPI Link

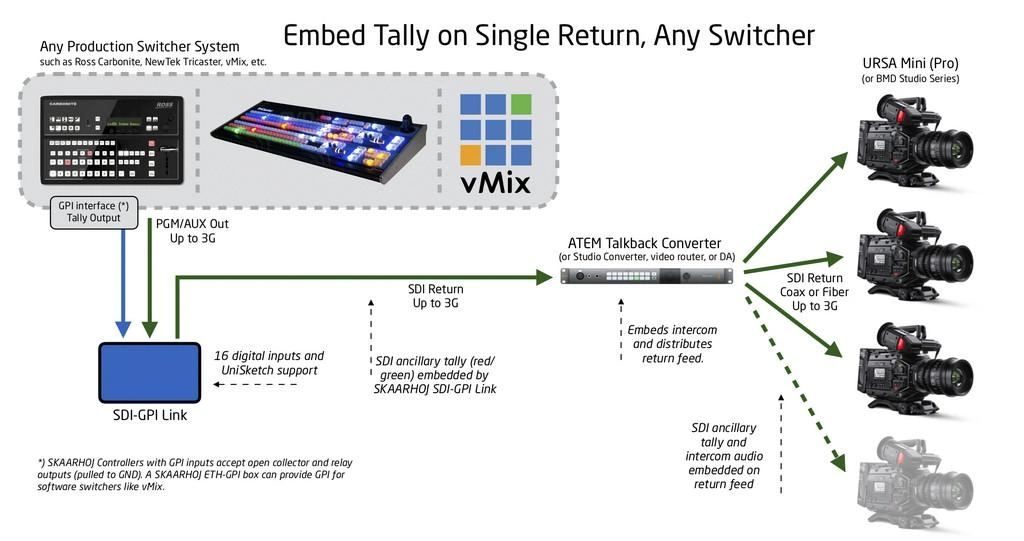

Mit dem SDI-GPI Link können Sie Rot/Grün-Tally-Informationen von GPI-Eingängen in SDI-Signale einbetten. Die SDI-GPI-Link-Box von SKAARHOJ akzeptiert 16 digitale Eingänge Ihrer Videoinfrastruktur und konvertiert diese in Blackmagic Camera Control Tally-Signale. Dies ermöglicht es beispielsweise jedem Video-Switcher mit Tally-Kontakt-Schließausgängen, wichtige Tally-Informationen an unterstützte Blackmagic-Kameras wie die URSA Mini (+Pro) oder die Studio Camera-Serie zu senden.
Funktionen

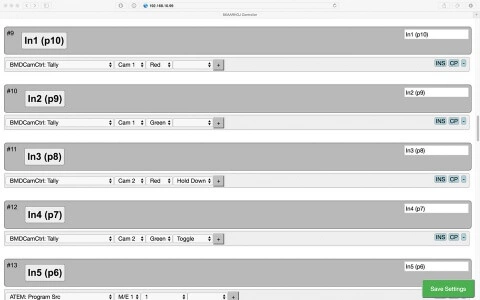

Ab Werk ist die Box zur Steuerung der Kamera-IDs 1-8 konfiguriert. Wenn der Eingang 1-8 auf GND geschlossen ist, wird das rote Kontrollkästchen für die Kamera 1-8 jeweils am SDI-Ausgang der Box gesetzt. Ebenso führt der Eingang 9-16 (am selben DB25-Anschluss) dazu, dass am SDI-Ausgang ein grüner Tally (Vorschau) gesetzt wird. Wenn Sie andere Kamera-IDs als 1-8 steuern möchten, oder für die Kamera 1-16 nur ein rotes Tally erstellen möchten, konfigurieren Sie einfach die Eingänge in der Weboberfläche (siehe Abbildung).
Der SDI-Eingang sollte für den Rücklauf der Kamera mit Ihrer Quelle verbunden sein. Dies ist normalerweise eine Programmausgabe, die möglicherweise über einen ATEM-Switcher, SKAARHOJ-RCP, ATEM-CCU-Konsole oder den Blackmagic Arduino Shield mit CCU-Daten angereichert wird. Die SDI-Tally-Box durchläuft alle CCU-Informationen und überschreibt nur die Tally-Informationen.
Kamera-Unterstützung
Der Blackmagic 3G-SDI Arduino Shield unterstützt die folgenden Formate: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p29.97, 1080p30, 1080p59.94 und 1080p59.94. Die Kamera muss jedoch nicht dasselbe Videoformat wie die Programmeingabe verwenden. Sie können also Kameras in Ultra HD verwenden, während das Kameraprotokoll über HD-Signal an die Kamera gesendet wird.
Unterstützte Hardwaregeräte
Auf der UniSketch-Seite können Sie sehen, welche Arten von Hardwaregeräten mit dem SDI-GPI-Link unterstützt werden.

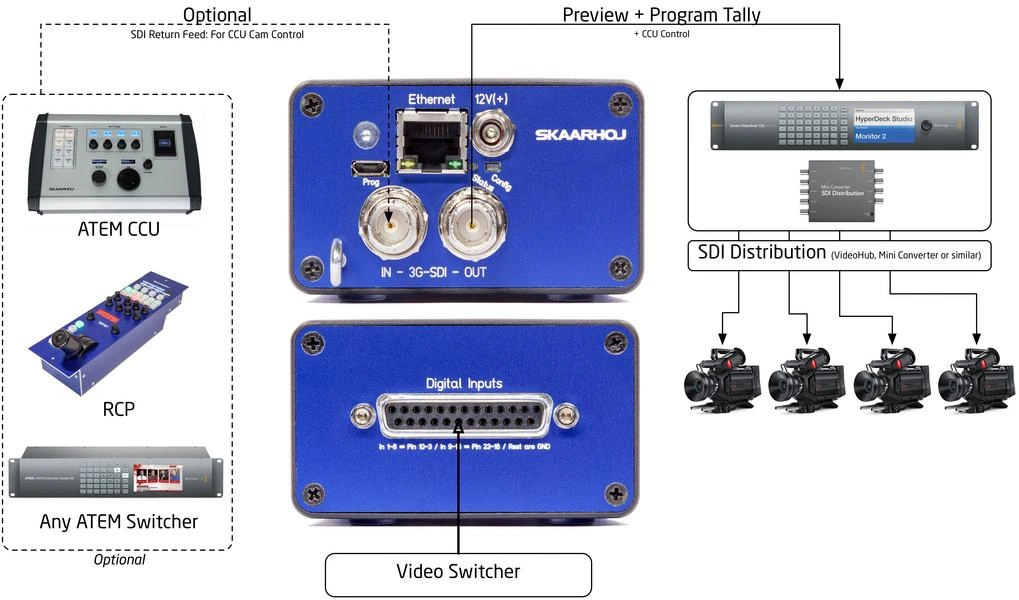

Schaltplan für das Setup mit dem SDI-GPI Link
Eigenschaften
1 x DB25-Anschluss
16 digitale Eingänge
Blackmagic 3G-SDI Arduino Shield
UniSketch OS
Gehäusegröße: 12,7 x 8 x 4,9 cm
Gewicht: 315g
Lieferumfang
SDI-GPI Link
12V Netzteil
USB Programmierkabel
Netzwerkkabel
UniSketch OS
Anleitung und Software
